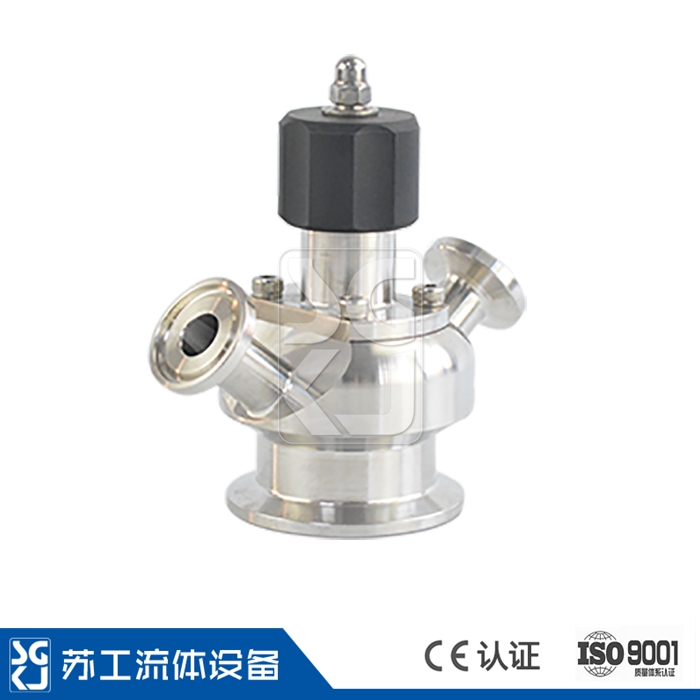

SGM手动无菌取样阀(PTFE)

发布日期:[2019-01-15]     点击率:

应用

  无菌取样阀主要用于罐设备或管道里面的物料样品采集,并要求在每次取样之前和之后进行杀菌处理。无死角,杀菌彻底,可以连续并且随时进行无菌取样。广泛应用于食品、酿酒、饮料、乳制品、牙膏化妆品、生物制药等行业。


技术参数


规格:DN6  DN8  DN10  DN15

连接方式:焊接、卡箍、螺纹

大工作压力:≤8bar

大杀菌压力:≤3bar

工作温度:-10℃到120℃

大杀菌温度:120~150°C

与物料接触部分:SS316L  其它部件SS304

内表面接触产品:Ra≤0.8μm

密封件:PTFE


工作原理


该款无菌取样阀主要分为手轮、支架、阀芯、阀体、隔膜密封圈这几种部件。当处于关闭状态时,依靠顺时针旋转手轮推动阀芯,由阀芯将密封胶头压紧在阀体物料进口处,达到密封效果;如果需要取样时,从其中一个(一般是下方的)取样口通入蒸汽或其它杀菌介质,将整个样品室内充满并从另一个取样口导出,经过一定时间的作用后使样品室和取样口处于无菌状态;然后通过逆时针旋转手轮,收拉阀芯,使得密封胶头从阀体物料进口处脱离,从而使样品从罐内经过样品室流出,并从取样口收集;取样完成后,顺时针旋转手轮推动阀芯,通过阀芯再次将密封胶头压紧在阀体物料进口处;通入洁净水将样品室内的残液排出(如果是样品为无菌水等较干净的介质时,这一步可以省略),然后注入杀菌介质进行密封留存,待下一次取样。


工作原理示意图

                               取样状态示意图                                                杀菌状态示意图
